Альфа-канал


Как вы поняли (а может быть, уже и на своей шкуре испытали), выделение сложных объектов не такая уж простая и не такая уж быстрая операция. Чтобы нам не приходилось повторять ее помногу раз по отношению к одному и тому же объекту, обзывая при этом нехорошими словами фирму Adobe, означенная фирма решила заблаговременно принять меры. По команде Save Selection (меню Select) она позволит нам сохранить контур выделения. От нас требуется только ввести имя (строка Name на рисунке 1.91) и нажать ОК.

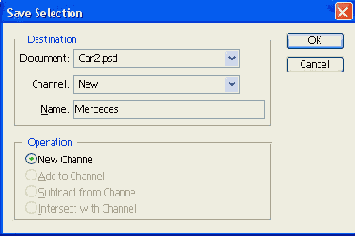

Рис. 1.91. Сохраняем выделение с именем Mercedes

Имя можно ввести и по-русски, но в каком-то диалоговом окне вместо русских букв могут вдруг показаться нечитаемые козюбрики. Так что правильнее пользоваться латинскими буквами.

А где, собственно, сохраняется контур выделения? Или по-другому спросим: откуда его в случае необходимости доставать, чтобы оно снова появилось на рисунке?

Если заранее не знать, угадать невозможно.

Откройте палитру Channels (каналы) и внизу под цветовыми каналами увидите еще один, дополнительный канал (это называется альфа-канал), куда

и попадает выделение (см. рис. 1.92). Если вы сохраняли разные контуры выделения, каждый будет сидеть в отдельном альфа-канале.

Вроде бы, что общего у сохраненного выделения и цветовых каналов? Совсем ничего. Но операции с ними выполняются одинаковым образом, а кроме того, альфа-канал легко превратить в цветовой, о чем вам будет рассказано ближе к концу этой главы.

Более быстрый способ сохранить выделение _ I в альфа-канале - нажать эту кнопку на палитре Channels. Тут даже диалоговое окно не появляется, имя канала у вас тоже не запрашивают1 - Photoshop молча создает каналы с именами Alpha I, Alpha 2 и т. д.

Когда понадобится восстановить на рисунке сохраненный контур выделения, можно воспользоваться этой кнопкой или командой Load channel as selection. Можно также щелкнуть мышкой по альфа-каналу с клавишей Ctrl.

На самом деле, Ctrl-щелчком можно создать выделение не только из альфа-канала, но и из любого цветового. Выделится, к примеру, все зеленое. А вы это зеленое, к примеру, удалите. И останется, к примеру, все красное и синее.

Рис. 1.92. Выделение сохранено в альфа-канале

Точно так же вы можете создать выделение из любого слоя - Ctrl-щелчок по слою в палитре Layers, и на рисунке появится контур, созданный вокруг непрозрачных участков данного слоя. Если были размытые, полупрозрачные участки, программа все это учтет.



На рисунке 1.92 видно, что Photoshop назначил горячую клавишу Ctrl-4 для быстрого перехода на новый альфа-канал - сам назначил, я его не просил, но все равно спасибо. Для следующих альфа-каналов Photoshop автоматически назначает клавиатурные комбинации Ctrl-5, Ctrl-6, ..., Ctrl-9. А потом перестает -клавиши заканчиваются.

На рисунке 1.92 этого не видно, а знать это тем не менее весьма полезно: мы можем мгновенно загрузить из канала контур выделения по комбинациям Alt-Ctrl-4, Alt-Ctrl-5, ..., Alt-Ctrl-9. Даже не переходя для этого в панель Channels.

А если у вас было уже что-то выделено на рисунке, что станет с тем контуром после восстановления выделения из альфа-канала? Исчезнет, конечно, новый контур его заменит. Но в наших силах сделать, чтобы не исчез.

Создавая выделение любым из способов (щелчком по кнопке Load channel as selection или Ctrl-щелчком), нажмите клавишу Shift. Тогда произойдет добавление к выделенному (сложение). Если нажмете Alt - выйдет вычитание канала из существующего выделения. А если нажать вместе Shift и Alt, то на рисунке останется только область пересечения выделений.

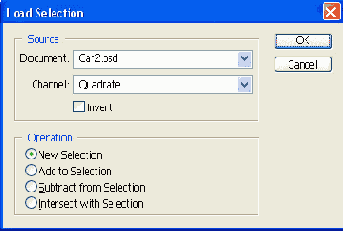

Рис. 1.93. Загружаем выделение из альфа-канала с именем Quadrate

Другой способ взять контур выделения из альфа-канала - воспользоваться командой Load Selection в меню Select (см. рис. 1.93). Тут, как видите, нас спрашивают:

  • какой из альфа-каналов использовать - список Ctaannel;
  • загрузить выделение в прямом или в инвертированном (обращенном) виде - строка Invert. Был выделен автомобиль - с настройкой Invert выделится все кроме автомобиля;
  • из какого файла (открытого в Фотошопе, естественно) взять альфа-канал - список Document. Мы тут же смекаем: значит, можно и из другого! Это, конечно, здорово. Имеется, правда, одно ограничение: у того файла должны быть точно такие же геометрические размеры, как и у этого, иначе в списке Document его просто не окажется.

    (Зато в любой документ, вне зависимости от его размеров, мы сможем скопировать наш альфа-канал - взяли мышкой да перетащили'. А чтобы он попал в новый рисунок точно по центру, тащите его с «шифтом»);

  • если что-то на рисунке к тому моменту уже было выделено, станет доступна нижняя секция диалогового окна, определяющая способ сложения выделений. New Selection - заменить старое новым, Add... - добавить, Subtract... - вычесть, Intersect... - пересечь с выделением.
  • Когда я выбираю мышкой свой альфа-канал или нажимаю Ctrl-4, Photoshop отключает все цветовые каналы (отчего рисунок пропадает) и включает черно-белое изображение альфа-канала. Теперь я могу рисовать в нем любым инструментом, стирать ластиком, выделять какие-то области, закрашивать, обрабатывать размывками и прочими фильтрами - все как на обычном рисунке.

    Как, кстати, и цветовой канал, - если вдруг какие-то сложные творческие замыслы от вас этого потребуют. В новом файле цветовой канал станет альфа-каналом.

    ДО соответственно, будет изменяться контур выделения, который здесь хранится. Вспомните, кстати, про быструю маску (Quick Mask) - тут все очень похоже. Когда закончите редактирование канала и создадите из него контур выделения, можете вернуться к работе с рисунком. Для этого щелкните в панели каналов по строке RGB или, что намного быстрее и проще, нажмите клавиатурную комбинацию Ctrl-~ (тильда). Рисунок включится, альфа-канал выключится.

    Белым цветом в альфа-канале обозначаются участки, находящиеся внутри выделения, черным - участки вне его (замаскированные), а серым - участки с частичным, полупрозрачным выделением. Чем светлее был серый цвет, которым мы рисовали, тем в большей степени будет выделен участок, который мы создадим из этого канала. Соответственно, применяя к рисунку фильтры или иные обработки, мы будем применять их к более светлым участкам в большей степени, чем к темным.

    Вспомним фотографию кошки, которую мы пытались плавно затемнить в главе «Градиентная заливка». Вооруженные новыми познаниями, мы сможем теперь сделать это иначе, более корректно. Зальем альфа-канал радиальным градиентом от черного к белому, сделаем Ctrl-щелчок и получим градиентное выделение.

    (Пусть вас не смущает тот факт, что рамка из «бегущих муравьев» пройдет в каком-то совсем неожиданном месте, как на рисунке 1.94: в случае размытого выделения она просто обозначает границу 50-процентной прозрачности).

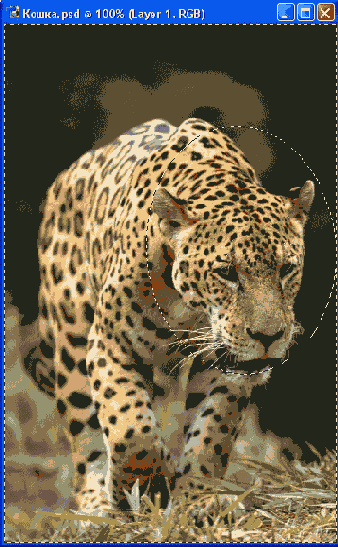

    Рис. 1.94. Кошка в контуре градиентного выделения

    Вернемся к редактированию изображения (Ctrl-~), выберем слой с кошкой и выполним одну из команд изменения яркости-контраста (Levels, Curves или Brightness/Contrast). К разным частям рисунка затемнение будет применено в различной степени: к выделенным - в максимальной, к невыделенным -в минимальной, к частично выделенным светлым сильнее, к частично выделенным темным слабее.

    А вот еще вариант применения градиентного выделения: копирование Фрагмента с градиентным выделением и вставка в другом рисунке. В результате будет плавный переход от одного рисунка к другому.

    Или еще: ослабевающая в каком-то направлении, как бы сходящая на нет заливка текстурой.

    Очень хорошо работает в альфа-канале и фильтр размывки Gaussian Blur из меню Filter > Blur. Он тоже создает в черно-белом изображении серые переходы, но по-своему. Особенно радует тот факт, что гауссово размытие можно применить в узкой каемке вокруг объекта.

    Скажем, вы выделяете объект сложной формы, создаете из выделения альфа-канал, потом преобразуете выделение в каемку вокруг объекта (например, при помощи команды выделения бордюра Select > Modify > Border) и уже по этому выделению производите размывку (в альфа-канале, а не на рисунке!). Фрагмент, вырезанный по такому размытому на краях выделению, можно поставить на какой-то фон, и он будет очень хорошо смотреться вне зависимости от того, что это был за фон - темный, светлый, сложная текстура или вообще другая фотография. Важно только верно выбрать ширину каемки и силу размывки - поэкспериментировав с этими вещами, вы скоро этому научитесь -почувствуете, сколько, когда и каким образом.

    Думаю, жизнь подскажет вам десятки других применений частичного выделения, которое создается при помощи вездесущего альфа-канала. Ведь подавляющее большинство операций обработки света и цвета, фильтров и эффектов Фотошопа возможно не только по градиентной, но и вообще по любой неоднородно прозрачной маске.

    А вот еще одно дело для суперкенгуру: альфа-канал можно превратить в цветовой. Помните, я говорил вам, что кроме обычных цветов разрешено использовать плашечные - например, для серебряной или бронзовой (золотой) краски.

    Щелкните по кнопочке Options © в правом верхнем углу палитры каналов (Channels). Вылезет, как и положено, некое меню. В этом меню вы найдете команду New Spot Channel (новый плашечный канал), которая создает на основе выбранного альфа-канала новый - цветовой, плашечный (у. вас запросят его имя). При этом и сам альфа-канал останется в целости и сохранности.

    Если же сам альфа-канал вам на самом деле ни зачем не нужен, можете сразу переделать его в плашечный: в том же меню возьмите другую команду -Channel Options (параметры канала). В ее диалоговом окне надо будет пометить строку Spot Color (плачешный цвет) и сказать ОК.

    При выводе цветоделенных пленок для полиграфии из плашечного канала будет создана отдельная пленка, по которой будет создана отдельная печатная форма.
